 Layertec飞秒激光镜片 fs-Laser [TiSa, 300 nm bandwidth]
收藏
|

Layertec飞秒激光镜片 fs-Laser [TiSa, 300 nm bandwidth]

品牌: Layertec
产品详情
产品评论(0)

Layertec飞秒激光镜片 fs-Laser [TiSa, 300 nm bandwidth]


a  Laser Mirror 0° 激光反射镜

b  Pump Mirror Pair 0° 泵浦对镜

c  Turning Mirror 22.5°调谐镜

d1 Turning Mirror 45°, p-pol.  调谐镜

d2 Turning Mirror 45°, s-pol. 调谐镜

d3 Turning Mirror 45° 调谐镜

e  Laser Mirror 0 –45°激光反射镜

g  Chirped Mirror Pair 5°啁啾反射镜

k1 Beamsplitter 45°, p-pol.  分束器

k2 Beamsplitter 45°, s-pol.   分束器

m1 Polarizer 75°   偏振镜

m2 Polarizer 75°    偏振镜

p  Window 0°   窗镜

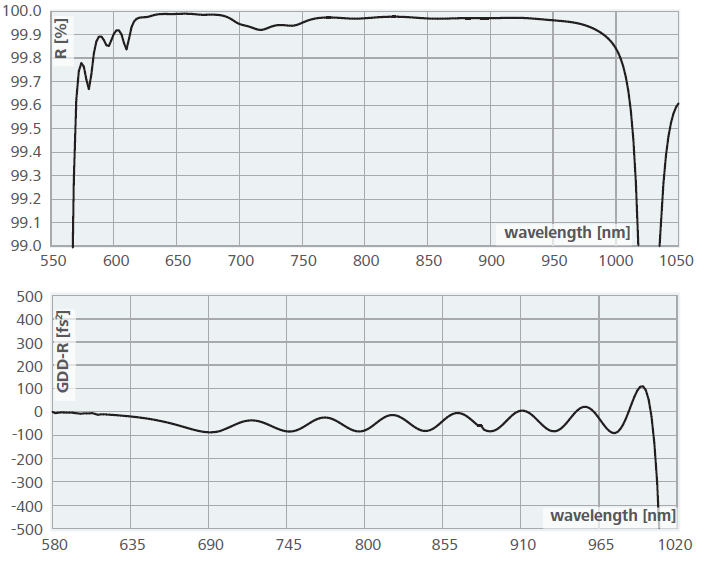

a  Laser Mirror 0°   Layertec激光反射镜

Coating 141318

HR s,p (0-10°, 670-970 nm) > 99.9 %

negative GDD-R s,p (0–10°, 670-970 nm)

to compensate 1.4 mm Fused Silica per bounce (average)


激光损伤阈值LIDT

6/ 0.1 J/cm 2 ; 800 nm; 40 fs; 1 kHz; Ø 15 µm WRCP Budapest

6/ 0.25 J/cm 2 ; 800 nm; 128 fs; 1 kHz; Ø 15 µm WRCP Budapest

基材尺寸

No.

Imperfections

Item #

Ø 12.7 mm | t 6.35 mm

A4

5 / 1 x 0.04

142010

Ø 25.0 mm | t 6.35 mm

B4

5 / 4 x 0.04

142012




b  Pump Mirror Pair 0°    Layertec泵浦对镜

S2: Coating 136768 + 136769

HR s,p (0-10°, 670-970 nm) > 99.8%

R s,p (0-10°, 510-535 nm) < 10 %

GDD-R s,p  (0-10°, 680-960 nm) = -50 (±150) fs²

to compensate 1.2 mm Fused Silica per bounce (average)

S1: Coating 140875

AR s,p (0-10°, 500-545 nm) < 0.2 %


激光损伤阈值LIDT

6/ 0.1 J/cm 2 ; 800 nm; 40 fs; 1 kHz; Ø 15 µm WRCP Budapest

6/ 0.25 J/cm 2 ; 800 nm; 128 fs; 1 kHz; Ø 15 µm WRCP Budapest

基材尺寸

No.

Imperfections

Item #

Ø 12.7 | t 6.35 | CC 38

R2

5 / 1 x 0.04

142351

Ø 12.7 | t 6.35 | CC 50

R3

5 / 1 x 0.04

142350

Ø 12.7 | t 6.35 | CC 75

R4

5 / 1 x 0.04

142349

Ø 12.7 | t 6.35 | CC 100

R5

5 / 1 x 0.04

142348

Ø 12.7 | t 6.35 | CC 125

R6

5 / 1 x 0.04

142347




c  Turning Mirror 22.5°   Layertec调谐镜

Coating 141503

HR s,p (22.5°, 670-970 nm) > 99.8 %

GDD-R s,p (22.5°, 670-970 nm) = -200 … + 200 fs²


激光损伤阈值LIDT

6/ 0.1 J/cm 2 ; 800 nm; 40 fs; 1 kHz; Ø 15 µm WRCP Budapest

6/ 0.25 J/cm 2 ; 800 nm; 128 fs; 1 kHz; Ø 15 µm WRCP Budapest

基材尺寸

No.

Imperfections

Item #

Ø 12.7 mm | t 6.35 mm

A4

5 / 1 x 0.04

141584

Ø 25.0 mm | t 6.35 mm

B4

5 / 3 x 0.04

141567

Ø 50.0 mm | t 9.5 mm

C3

5 / 4 x 0.063

141925




d1 Turning Mirror 45°, p-pol.    Layertec调谐镜

Coating 141520

HR p (45°, 670-970 nm) > 99.8 %

GDD-R p (45°, 670-970 nm) = -200 … 0 fs²


激光损伤阈值LIDT

6/ 0.1 J/cm 2 ; 800 nm; 40 fs; 1 kHz; Ø 15 µm WRCP Budapest

6/ 0.25 J/cm 2 ; 800 nm; 128 fs; 1 kHz; Ø 15 µm WRCP Budapest

基材尺寸

No.

Imperfections

Item #

Ø 12.7 mm | t 6.35 mm

A4

5 / 1 x 0.04

141585

Ø 25.0 mm | t 6.35 mm

B4

5 / 3 x 0.04

141568

Ø 50.0 mm | t 9.5 mm

C3

5 / 4 x 0.063

141926




d2 Turning Mirror 45°, s-pol.   Layertec调谐镜

Coating 141507

HR s (45°, 670-970 nm) > 99.9 %

GDD-R s (45°, 670-970 nm) = -200 … + 200 fs²


激光损伤阈值LIDT

6/ 0.1 J/cm 2 ; 800 nm; 40 fs; 1 kHz; Ø 15 µm WRCP Budapest

6/ 0.25 J/cm 2 ; 800 nm; 128 fs; 1 kHz; Ø 15 µm WRCP Budapest

基材尺寸

No.

Imperfections

Item #

Ø 12.7 mm | t 6.35 mm

A4

5 / 1 x 0.04

141586

Ø 25.0 mm | t 6.35 mm

B4

5 / 3 x 0.04

141578

Ø 50.0 mm | t 9.5 mm

C3

5 / 4 x 0.063

141928




d3 Turning Mirror 45°  Layertec调谐镜

Coating 141522

HR s,p (45°, 670-970 nm) > 99.7 %

| GDD-R s,p (45°, 670-970 nm) | < 1 500 fs²


激光损伤阈值LIDT

6/ 0.1 J/cm 2 ; 800 nm; 40 fs; 1 kHz; Ø 15 µm WRCP Budapest

6/ 0.25 J/cm 2 ; 800 nm; 128 fs; 1 kHz; Ø 15 µm WRCP Budapest、

基材尺寸

No.

Imperfections

Item #

Ø 12.7 mm | t 6.35 mm

A4

5 / 1 x 0.04

141587

Ø 25.0 mm | t 6.35 mm

B4

5 / 3 x 0.04

141579

Ø 50.0 mm | t 9.5 mm

C3

5 / 4 x 0.063

141930




e  Laser Mirror 0–45°  Layertec激光反射镜

Coating 141523

Ag + Multilayer

HR s,p (0-45°, 670-970 nm) > 97 %

| GDD-R s,p (0-45°, 670-970 nm) | < 50 fs²

for application outside the resonator


激光损伤阈值LIDT

6/ 0.4 J/cm 2 ; 800 nm; 40 fs; 1 kHz; Ø 15 µm WRCP Budapest

6/ 1.5 J/cm 2 ; 800 nm; 30 fs; 10 kHz; Ø 700 µm HZDR Dresden

基材尺寸

No.

Imperfections

Item #

Ø 12.7 mm | t 6.35 mm

A4

5 / 1 x 0.04

142001

Ø 25.0 mm | t 6.35 mm

B4

5 / 3 x 0.04

142002

Ø 50.0 mm | t 9.5 mm

C3

5 / 4 x 0.063

142003

25 × 25 mm | t 6.35 mm

D2

5 / 3 x 0.04

142005

25 × 36 mm | t 6.35 mm

E2

5 / 4 x 0.04

142006

50 × 50 mm | t 9.5 mm

F3

5 / 4 x 0.063

142007





g  Chirped Mirror Pair 5°   Layertec啁啾镜

Coating 137180 + 137181

HR s,p (0-10°, 670-970 nm) > 99.8 %

GDD-R s,p (0-10°, 680-960 nm) = -50 (±150) fs²

to compensate 1.4 mm Fused Silica per bounce (average)


激光损伤阈值LIDT

6/ 0.1 J/cm 2 ; 800 nm; 40 fs; 1 kHz; Ø 15 µm WRCP Budapest

6/ 0.25 J/cm 2 ; 800 nm; 128 fs; 1 kHz; Ø 15 µm WRCP Budapest

基材尺寸

No.

Imperfections

Item #

Ø 12.7 mm | t 6.35 mm

A4

5/ 1 x 0.04

141931

Ø 25.0 mm | t 6.35 mm

B4

5/ 4 x 0.04

141933

40 x 10 mm² | t 12.5 mm

G1

5/ 3 x 0.04

141934




k1 Beamsplitter 45°, p-pol.   Layertec分束器

S2: Coating 141555

PR p (45°, 670-970 nm) = 50 (±5) %

| GDD-R p (45°, 670-970 nm) | < 10 fs²

S1: Coating 141556

AR p (45°, 670-970 nm) < 0.2 %


基材尺寸

No.

Imperfections

Item #

Ø 25.0 mm | t 1 mm

B2

5 / 3 x 0.04

141975

Ø 25.0 mm | t 3.05 mm

B3

5 / 3 x 0.04

141978




k2 Beamsplitter 45°, s-pol.    Layertec分束器

S2: Coating 141558

PR s (45°, 670-970 nm) = 50 (±5) %

| GDD-R s (45°, 670-970 nm) | < 5 fs²

S1: Coating 141557

AR s (45°, 670-970 nm) < 0.7 %


基材尺寸

No.

Imperfections

Item #

Ø 25.0 mm | t 1 mm

B2

5 / 3 x 0.04

141977

Ø 25.0 mm | t 3.05 mm

B3

5 / 3 x 0.04

141979

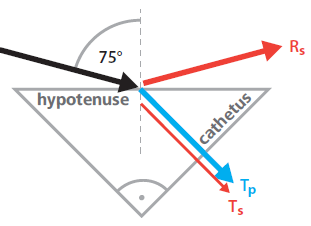

m1 Polarizer 75°   Layertec分束器

Hypotenuse: Coating 141529

TFP (75°, 670-970 nm) R s > 80 % R p < 1%

| GDD-R s (75°, 670-970 nm) | < 20 fs²

| GDD-T p (75°, 680-960 nm) | < 5 fs²

One cathetus: Coating 141528

AR s,p (0-15°, 670-970 nm) < 0.25 %

Coated prism

Special item for clean

separation of s-pol. light.




基材尺寸

Imperfections

Item #

Hyp. 25 × 8 mm²    | 90°-Prism

5/ 2 x 0.04

142322

Hyp. 50 × 12 mm²  | 90°-Prism

5/ 2 x 0.063

142324




m2 Polarizer 75°

S2+S1: Coating 141529

TFP (75°, 670-970 nm) R s > 80 % R p < 1 %

| GDD-R s (75°, 670-970 nm) | < 20 fs²

| GDD-T p (75°, 680-960 nm) | < 5 fs²

Polarizer

Special item for

clean separation

of p-pol. light.


基材尺寸

No.

Imperfections

Item #

Ø 25.0 mm | t 1 mm

B2

5 / 3 x 0.04

142013

Ø 25.0 mm | t 3.05 mm

B3

5 / 3 x 0.04

142014




p  Window 0°

S2+S1: Coating 141528

AR s,p (0-15°, 670-970 nm) < 0.25 %


激光损伤阈值LIDT

6/ 0.4 J/cm 2 ; 800 nm; 40 fs; 1 kHz; Ø 15 µm WRCP Budapest

6/ 0.5 J/cm 2 ; 800 nm; 128 fs; 1 kHz; Ø 15 µm WRCP Budapest

基材尺寸

No.

Imperfections

Item #

Ø 25.0 mm | t 1 mm

B2

5 / 3 x 0.04

141588

Ø 25.0 mm | t 3.05 mm

B3

5 / 3 x 0.04

141590



德国Layertec公司创建于 1990年. 凭借多年在光学镜片的设计开发和生产经验,已成为全球知名的光学镜片厂商,LAYERTEC的镜片品质非常出众,广泛赢得客户的赞誉。光学镜片应用波长范围从157-2940nm,包括了科研以及工业上主流的激光器的应用,材质有YAG, Sapphire,CaF2,IR-fused silica,Fused Silica,BK7,尺寸大部份为0.5inch-2inch。


Layertec专注于提供激光光学元件的镀膜,波长范围从 VUV(157nm及以下) 到 NIR波段(~4um)。最常见的光学镀膜类型是高反射镜(从正入射或者AOI=45°的转向镜),用于输出耦合的部分反射镜,以及分束器和用于窗口和透镜的抗反射膜。对于更复杂的激光器镀膜,包括3个以上波长的高反射率(例如激光器波长和倍频波长),以及3个以上波长的高透射率(例如泵浦波长,倍频或者抑制其他激光波长)。宽带反射镜,针对平滑群延迟和群延迟色散光谱优化的反射镜,这些在宽带激光输出应用中会用到,例如染料激光器,钛宝石激光器,光参量震荡器(OPO)和飞秒激光器。


除了反射率和透射率,激光应用的镀膜必须满足低光学损耗和高激光损伤阈值。


在VIS和NIR波段的溅射光学镀膜具有低杂散光和低吸收损耗(数量级都在10–5)。磁控溅射镀膜的HR镜反射率或者部分反射镜的反射透射率之和都超过99.9%。最近测量了在溅射和蒸发镀膜中的NIR波长吸收损耗都在3-30ppm。在VIS-NIR波长范围,蒸发镀膜会产生杂散光损失大约10-3级,在UV和VUV波长可以达到10-2。尽管如此,蒸发镀膜在UV波长的吸收损耗比较低。


在CW和纳秒激光器光学元件的损伤主要跟热效应有关,例如增大的吸收,镀膜材料的固有吸收或者缺陷造成的吸收,  或者 镀膜较差的热导率 以及较低的熔化温度。 高能量的镀膜要求控制镀膜材料的固有特性以及减少膜层的缺陷。皮秒和飞秒激光元件的激光损伤主要是场强效应造成的。针对这类激光器的高功率镀膜要求非常特殊的设计。


根据ISO 11254-1 (cw- 激光损伤阈值LIDT and 1 on 1–激光损伤阈值LIDT, 例如单脉冲 激光损伤阈值LIDT), ISO 11254-2 (S on 1, 例如多脉冲 激光损伤阈值LIDT) 以及 ISO 11254-3 (一定数量的脉冲激光损伤阈值LIDT )标准中对激光损伤阈值激光损伤阈值LIDT的定义要求激光系统工作在单频模式下,精确的光束诊断和在线/离线损伤探测系统。因为这个原因,数量有限的配有少数几种激光器的测量系统可以使用(例如Laserzentrum Hannover 公司的1064nm)。对于比较特殊的激光器波长例如氩离子激光器(488nm或者514nm),没有测量系统可以用来验证激光损伤阈值LIDT数据。
